Регулятор давления конденсации для сплит-систем кондиционирования воздуха CPR–220.7.v1
Характеристики
Напряжение питания | 230 В, 50 Гц |
Переменный ток в нагрузке | 3.5 А |
Диапазон рабочих температур | -40...+60 °С |
Диапазон температуры теплоносителя для регулирования | +20 oС...+70 °С |
Управления нагрузкой по переходу через ноль | Есть |
Габаритные размеры | 107х68х34 (мм) |
Режим работы | непрерывный |
Гарантия | 1 год |
Описание
Регулятор давления конденсации CPR-220.7.v1 предназначен для обеспечения работоспособности систем кондиционирования в режиме "охлаждения", при t наружного воздуха до -30°С. Устройство не требует регулировки, может применяться с различными типами кондиционеров.
Устройство контроля давления конденсации для кондиционеров CPR-220.7.v1 позволяет осуществлять управление вентилятором обдува конденсатора внешнего блока кондиционера, вплоть до полной его остановки, поддерживая тем самым стабильную температуру и давление конденсации.

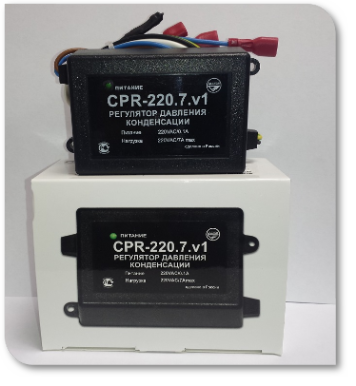

Регулятор CPR-220.7.v1 являет собой небольшой пластиковый корпус, в котором есть две петли для установки на внутренних элементах внешнего блока кондиционера. Внутри размещена печатная плата с компонентами устройства и регулирующий силовой элемент.стены.
Спереди корпуса расположен светодиод для индикации наличия питающего напряжения. На боковой панели корпуса расположен ввод кабеля с температурным датчиком, а также проводом для подключения устройства. CPR-220.7.v1 простой в реализации программного управления и простой в конструкции. В качестве измерителя температуры поверхности медного трубопровода конденсатора и соответственно температуры конденсации фреона применяется микропроцессорный температурный датчик. Датчик располагает способностью прямого преобразования сигнала в цифровую форму, значительной точностью измерения температуры (погрешность 0,5 °С) и функционирует в широком диапазоне температур (от -55 до +125 °С). Сигнал с датчика в цифровом виде по особому протоколу поступает на вход однокристальной микроЭВМ, которая вырабатывает сигналы управления двигателем вентилятора. На микроЭВМ попадает также информация о фазе тока питающей сети. Силовая часть регулятора CPR-220.7.v1 состоит из оптоэлектронного устройства управления и симистора с максимально допустимым током нагрузки 7 А и обратным напряжением 800 В.
Для работы с реверсивными моделями кондиционеров регулятор CPR-220.7.v1 имеет дополнительный провод для анализа наличия напряжения на обмотке 4-х ходового клапана.
